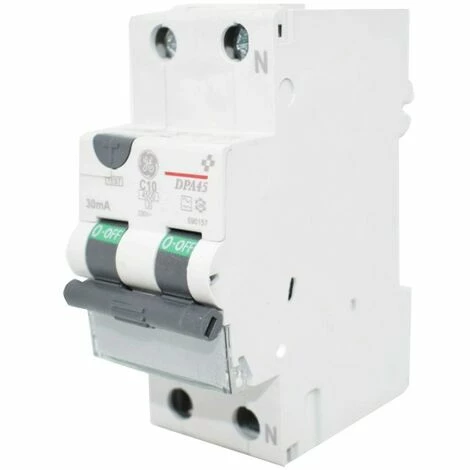

GENERAL ELECTRIC GE 10A 4.5KA 0.03A Earth Leakage Circuit Breaker Type A Curve C 690157

Caractéristiques

• Type de produit: Disjoncteur différentiel industriel
• Description des pôles: 1P+N (unipolaire)
• Sensibilité: 30
• Courbe de déclenchement: C
• Pouvoir de coupure: 4.5

Interrupteur magnétothermique différentiel General Electric 2 modules, connexion DIN (universel pour n’importe quel tableau du marché), 1P+N, 10 ampères, pouvoir de coupure 4,5kA, tension 30 mA, courant différentiel Idn 0,03A, type A, courbe de déclenchement C.

Le disjoncteur thermomagnétique est situé à côté du disjoncteur et combine la protection magnétique et thermique et, si nécessaire, interrompt le courant électrique.

Le disjoncteur thermo-magnétique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.

L’interrupteur différentiel thermomagnétique du système électrique intègre trois protections différentes :

• le magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le site différentiel qui protège le sujet d’une fuite de courant.

La courbe C, seuil d’intervention de 5 à 10 fois In, pour l’application de circuits ohmiques-inductifs avec des courants d’appel moyens. Il est largement utilisé dans les installations domestiques.

Le déclenchement de l’interrupteur différentiel type A est assuré pour des courants alternatifs sinusoïdaux différentiels et des courants unidirectionnels différentiels pulsés appliqués de manière soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :

• Série General Electric
• Tension10 mA
• Courant dans 6A
• Pouvoir de coupure Icn 4,5kA
• Courbe d’intervention C
• Courant différentiel Idn 0,03A
• 2 modules
• 1P+N
• Différentiel type A

• Modules : 2
• Pôles : 1P+N
• Courbe : C
• Pouvoir : 4.5KA
• Type de différentiel : A
• Courant différentiel : 0.03A
• Ampère : 10A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
